Red Autónoma y Comunicación Resiliente
Basado en el protocolo LoRa Mesh, construye una red de emergencia off-grid y retorno de datos de sensores sin dependencia de red pública y con repetidores multisalto.
En prospecciones de campo, obras en túneles o rescates de emergencia, las redes móviles suelen ser inexistentes; los walkie-talkies tradicionales sufren por falta de línea de visión y no transmiten coordenadas ni lecturas de sensores. Los repetidores fijos dependen de red eléctrica y mástiles elevados: si uno falla, toda la red cae. El teléfono satelital es caro y tiene zonas de sombra, y desplegar enlaces dedicados requiere plazos y presupuestos elevados.
- Dificultad
- Avanzado
- Duración
- L1 1 día / L2 2–3 días / L3 3–5 días
- Formato Más Corto
- 1 día (curso de iniciación · L1)
- Formato de Enseñanza
- 3 niveles: iniciación / práctica / entrega
- Protocolo central
- LoRa / Meshtastic Mesh / MQTT
- Itinerario
- Soluciones
- A quién va dirigido
- Personal técnico de equipos de comunicación de emergencia y búsqueda y rescate · Organizadores de exploración de campo y eventos al aire libre · Ingenieros de comunicación para construcción de túneles/galerías/minas · Ingenieros de desarrollo de IoT y sistemas embebidos · Docentes y estudiantes de institutos profesionales y universidades aplicadas
- Requisitos previos
- L1 adecuado para quienes manejan emparejamiento Bluetooth en móviles y conceptos básicos de IoT; L2 requiere base de Node-RED o MQTT y configuración de brokers; L3 exige dominio de C/C++ y PlatformIO para adaptar el firmware libre
Escenarios típicos de aplicación
- Exploración de campo y eventos al aire libre: seguimiento en tiempo real de la ubicación de los miembros, comunicación de texto por grupos, difusión de alertas SOS
- Búsqueda y rescate de emergencia y atención a desastres: despliegue de repetidores de múltiples saltos en zonas afectadas sin comunicación, mapeo de la situación de búsqueda en el frente
- Construcción de galerías subterráneas, túneles y minas: repetidores por segmentos para atravesar obstrucciones, monitoreo off-grid de gases nocivos y temperatura/humedad
- Monitoreo de áreas forestales y campus sin red: nodos repetidores solares de guardia prolongada, retorno del estado operativo de instalaciones clave
Tres niveles y hasta dónde llega cada uno
- L1 Nivel de Demostración 1 día
Red básica y comunicación offline
Conecte tres o más nodos e intercambie mensajes y posiciones sin red pública
- Comprender las características físicas de LoRa y los principios de topología de enrutamiento Meshtastic
- Configurar con soltura roles de nodos (Client / Repeater / Router) y cifrado de canales (AES PSK de 256 bits)
- Dominar la práctica de comunicación de terminales y localización por mapas en entornos off-grid
- Completar la red en sitio con al menos 3 nodos, logrando punto a punto, difusión grupal y compartición de ubicación
- L2 Nivel de Consultor 3 días
Monitoreo de estados y puente MQTT
Lleve los datos de la malla a MQTT y vea en un panel la posición y la batería de cada nodo
- Dominar el enlace entre LoRa Mesh y redes locales o públicas mediante MQTT
- Dominar el análisis de datos de telemetría Mesh y la orquestación de flujos automatizados basados en Node-RED
- Capacidad para construir paneles de monitoreo de situación de comunicación de dominio completo
- Completar la puesta en marcha de 1 gateway LoRa-MQTT, con panel mostrando en tiempo real coordenadas de nodos y estado de batería
- L3 Nivel de Diseño 5 días
Integración de sensores off-grid y personalización de firmware
Modifique el firmware de Meshtastic y conecte un sensor ambiental a un nodo
- Dominar la arquitectura de firmware de código abierto Meshtastic y el proceso de personalización de código C++
- Dominar la compilación embebida y la grabación de firmware basadas en PlatformIO
- Capacidad para diseñar y construir de forma independiente nodos de monitoreo ambiental off-grid
- Completar la compilación de firmware personalizado para Wio Tracker L1 Pro con sensor ambiental BME280 integrado y verificación en dispositivo real
Lo que sabrán hacer al terminar
- Construir red autónoma descentralizada LoRa Mesh
- Configurar cifrado de canales y enrutamiento de repetidores de múltiples saltos
- Lograr la comunicación de texto offline y el retorno de coordenadas GPS
- Construir gateway LoRa-MQTT para puentear con la red pública
- Orquestar flujos de monitoreo de situación y alertas con Node-RED
- Personalizar firmware en el dispositivo Meshtastic e integración de sensores
Hardware y cadena de herramientas
Este curso gira en torno a los «terminales de red Mesh fuera de red + nodos autónomos de energía solar», todos basados en el ecosistema Mission Pack.
- MP Kit de comunicación de emergencia Meshtastic Paquete estandar de formacion de red autoorganizada · 4 terminales tipo tarjeta T1000-E
- WT Wio Tracker L1 Pro Terminal de desarrollo de mano con pantalla · seguimiento de ubicación y personalización de firmware
- SN Solar Node P1-Pro Estación base repetidora solar · sin mantenimiento en exteriores · IPX6
- GW XIAO ESP32S3 & Wio-SX1262 Nodo gateway LoRa-MQTT · puente entre Mesh y red local
- SEN Grove BME280 Sensor ambiental · recoleccion de temperatura, humedad y presion atmosferica
Lista ilustrada de 5 dispositivos
-

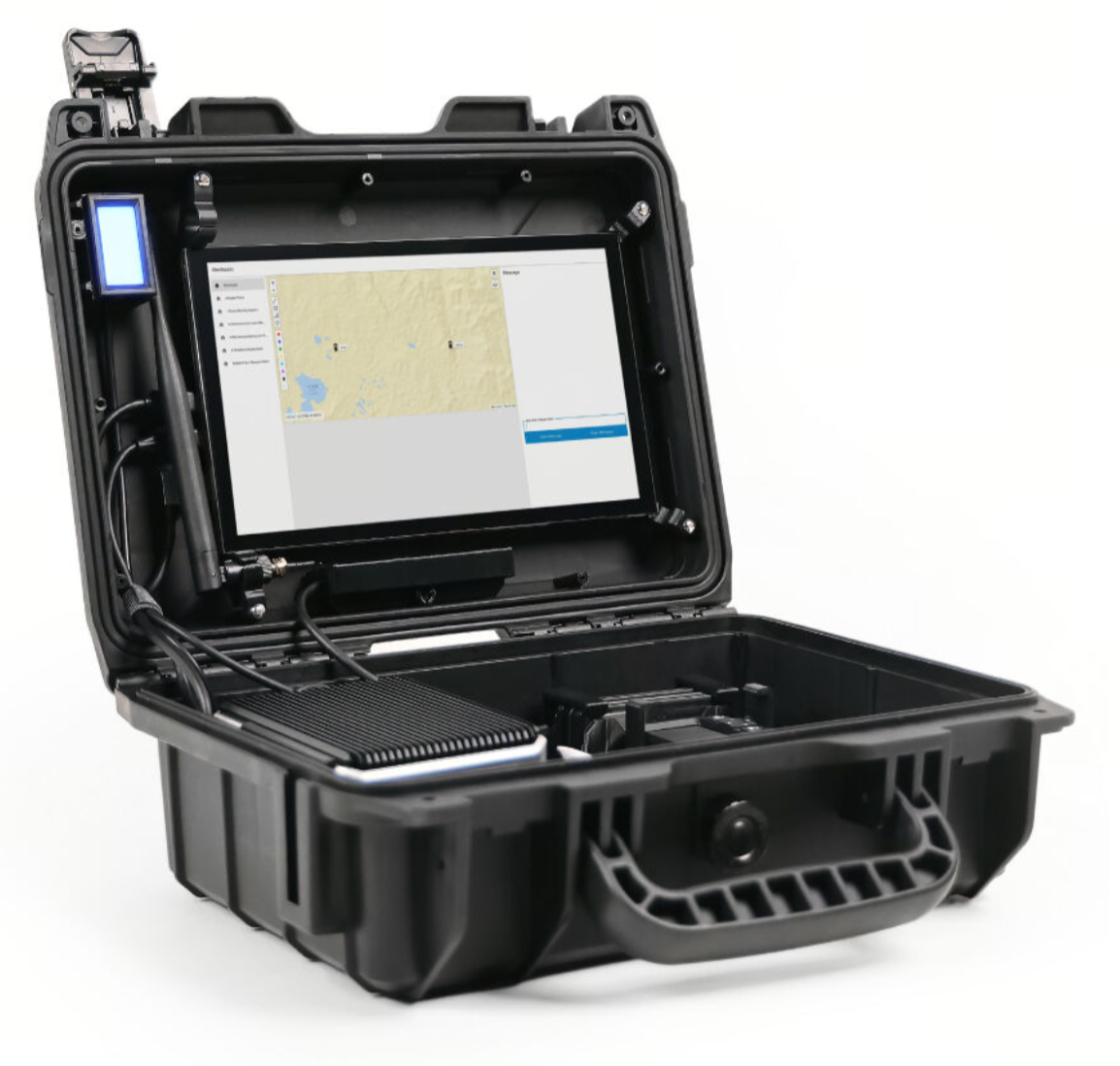

Kit de comunicación de emergencia Meshtastic (Hazard Response Mission Pack, E2410180)
Paquete de formación estándar de red autónoma, incluye 4 terminales tipo tarjeta T1000-E y accesorios
Paquete de formación estándar de comunicación de texto y ubicación offline descentralizada. Incluye 4 terminales de rastreo tipo tarjeta SenseCAP T1000-E, soporta emparejamiento Bluetooth y configuración mediante la app Meshtastic;adecuado para la experiencia de red básica y comunicación offline de L1. Los terminales tienen GPS y radio LoRa integrados, se conectan automáticamente a la red al encenderse y soportan punto a punto y difusión grupal.
-

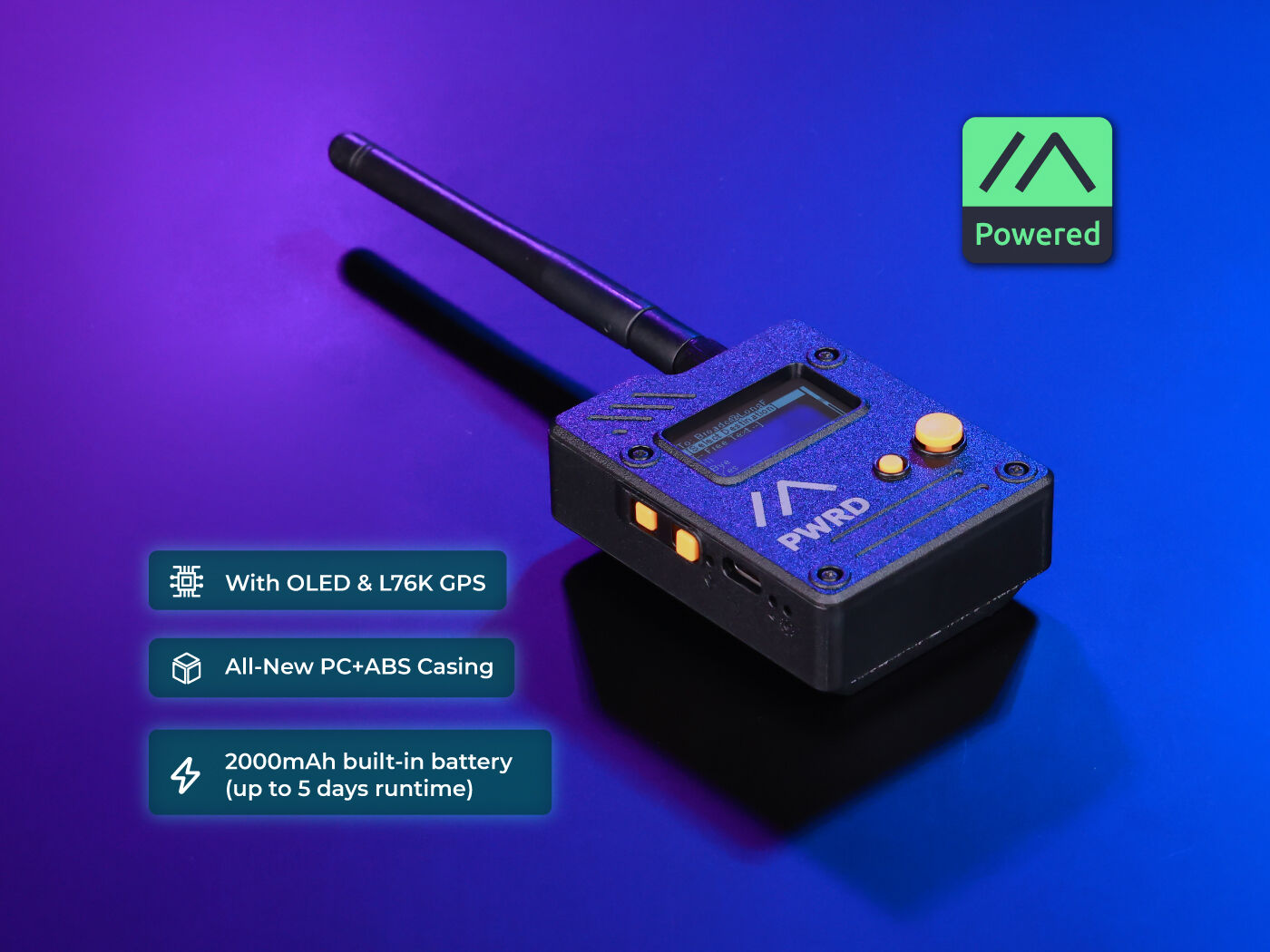

Placa de desarrollo rastreadora Wio L1 Pro (114993649)
Terminal de desarrollo de mano con pantalla, soporta seguimiento de ubicación y personalización de firmware
Terminal de desarrollo de mano con pantalla OLED de 1.3", GPS integrado y batería de 2000 mAh。adecuado para el desarrollo de personalización de firmware en el dispositivo de L3, soporta personalización de UI en pantalla y expansión de sensores I2C/UART. Compila el código fuente de Meshtastic basado en PlatformIO, con placa objetivo seeed_wio_tracker_L1.
-

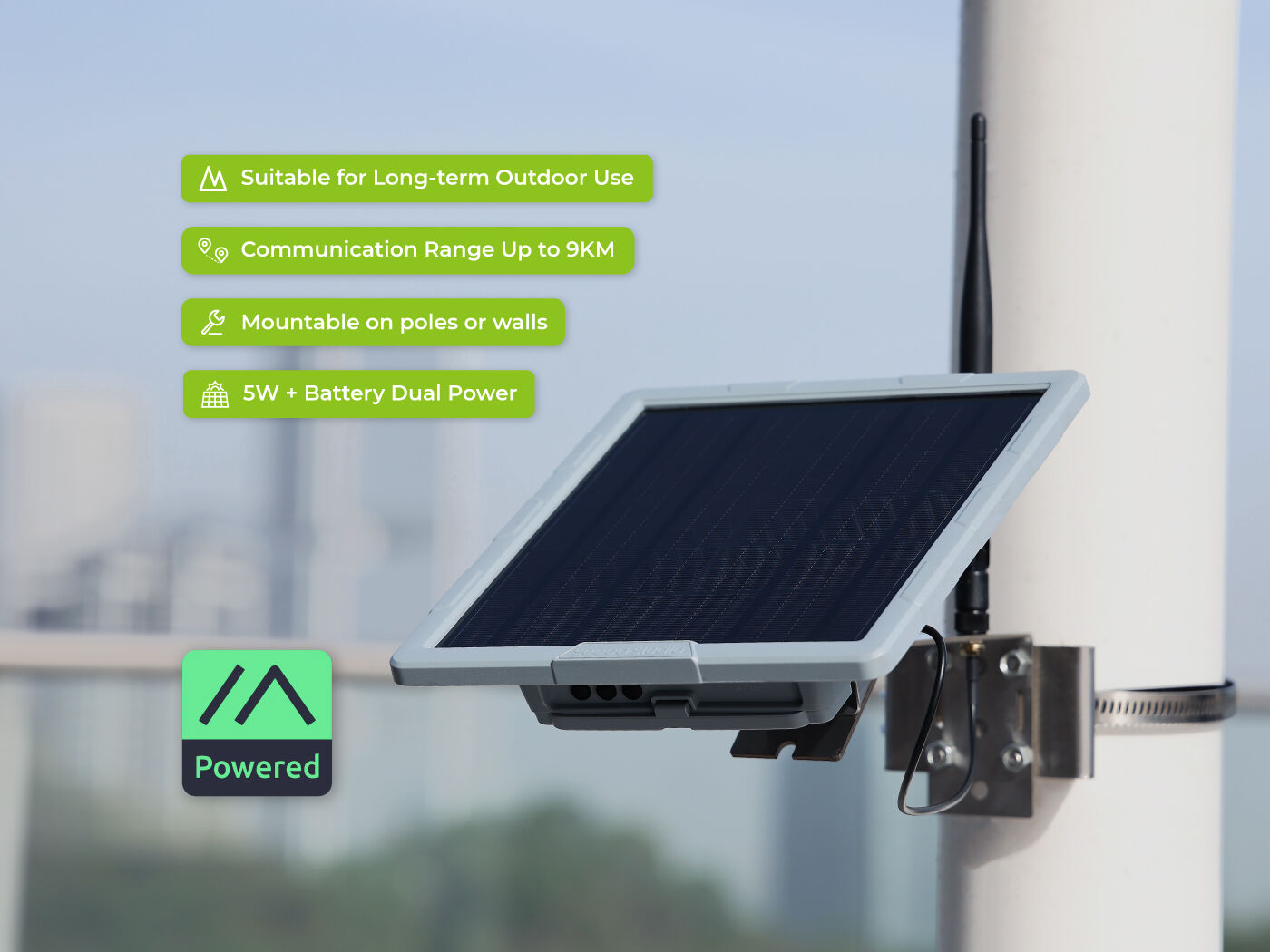

Nodo solar SenseCAP Meshtastic & LoRa P1-Pro (114993633)
Estación base repetidora sin mantenimiento para exteriores, autoalimentada por energía solar
Nodo repetidor exterior autoalimentado por energía solar, grado de protección IPX6. Expande la cobertura de red y el número de saltos,adecuado para guardia prolongada en exteriores y despliegue de repetidores en altura. Soporta retransmisión automática mediante el protocolo Meshtastic, sin necesidad de alimentación de red eléctrica.
-
Kit XIAO ESP32S3 & Wio-SX1262 (102010611)
Nodo gateway LoRa-MQTT, puente entre Mesh y red local
Nodo gateway con firmware Meshtastic preinstalado de fábrica. Puentea los mensajes LoRa Mesh hacia el Broker MQTT de la red local y los paneles de monitoreo grandes, soporta conexión Wi-Fi, reenvío de datos ascendente y difusión de comandos descendente. Adecuado para la fusión con red pública y el monitoreo de situación de L2.
-
Sensor ambiental Grove BME280 (101020193)
Sensor de medición de alta precisión de temperatura, humedad y presión atmosférica
Se conecta al Wio Tracker L1 Pro mediante la interfaz Grove I2C para recolectar datos de temperatura, humedad y presión. Como datos de telemetría personalizados se inyectan en la red Mesh,adecuado para el desarrollo de nodos de monitoreo ambiental off-grid de L3.
Adicionalmente se incluyen cable de conexion Grove 4P (20cm, para conectar BME280 a Wio Tracker L1 Pro), pantalla, diseno de alimentacion general, router y otros accesorios generales.
Meshtastic crea la malla, Node-RED la sube a la nube, PlatformIO personaliza
Meshtastic resuelve la comunicación fuera de red, Node-RED conecta los datos de malla a la red pública y a los paneles de monitoreo, y PlatformIO permite adaptar el firmware del terminal.
-
App Meshtastic + configuración de firmware
Cifrado de canal y roles de nodo · Gestión vía Bluetooth / App
- Emparejamiento Bluetooth de terminal
- Configuración de canal y PSK
- Red de múltiples nodos y comunicación offline
-
Node-RED + MQTT
Orquestación de flujos visuales · análisis y alertas de datos Mesh
- Construcción de gateway LoRa-MQTT
- Analisis de mensajes de telemetria
- Panel de situación y alertas SOS
-
PlatformIO + código fuente Meshtastic
Compilación embebida C++ · personalización de firmware en dispositivo
- Clonacion de codigo fuente y configuracion de tipo de placa
- Integración de sensores y personalización de UI
- Compilacion, flasheo y verificacion en dispositivo real
Punto de inflexión clave · de la autonomía off-grid a la fusión con red pública y personalización en dispositivo La configuración de Meshtastic resuelve la comunicación fuera de red garantizando que los equipos se conecten y los mensajes lleguen; Node-RED integra los datos Mesh en redes públicas y pantallas de control; la personalización del firmware en PlatformIO dota a los terminales de capacidad de detección a medida.
Requiere además un broker MQTT (EMQX / Mosquitto para reenviar tramas Mesh) y Meshtastic Map para mapas offline.
Temario y formatos
13 unidades didácticas en total. Primero, los formatos de impartición; el temario completo se despliega abajo.
Sesión de Iniciación
Sin proyecto final1 día · 6–8h · L1 capa de demostración · enfocado en red Mesh Meshtastic y comunicación offline
Curso Práctico
Con proyecto final2–3 días · 14–20h · L1+L2 · red Mesh + puente MQTT + monitoreo de situación
Curso de Entrega
Con proyecto final3–5 días · 24–35h · L1+L2+L3 · cobertura completa incluyendo personalización de firmware e integración de sensores
Todos los dispositivos LoRa deben operar en la misma banda (433 / 868 / 915 MHz); mezclar bandas impedirá la demodulación en la capa física. Este temario está destinado a bandas internacionales (EU868 / US915) y no debe utilizarse en frecuencias de China continental.
Al instalar Solar Nodes debe asegurarse la polarización vertical de la antena y suficiente elevación; el alcance depende fuertemente de la orografía y obstáculos; la latencia aumenta con cada salto (1–3 s / salto típico).
La clase de experiencia no incluye contenido de puente MQTT ni personalización de firmware; no prometa al cliente que los estudiantes de la clase de experiencia pueden completar de forma independiente la construcción de gateway LoRa-MQTT — ese es el estándar de entrega de la clase práctica.
Una de las clases · 01
Preparación previa al curso y verificación de entorno
Inventario del banco, verificación de banda (433 / 868 / 915 MHz), actualización de firmware, planificación de rutas y asignación de canales / claves PSK
—
Ver el temario completo de 13 unidades y el calendario de cada formato
| Módulo / Entregable | Iniciación1 día | Práctica2–3 días | Entrega3–5 días | ||
|---|---|---|---|---|---|
| 01 | Preparación previa al curso y verificación de entornoInventario del banco, verificación de banda (433 / 868 / 915 MHz), actualización de firmware, planificación de rutas y asignación de canales / claves PSK | — | Completo | Completo | Completo |
| 02 | Capa física LoRa y principios del protocolo MeshParámetros de radiofrecuencia (frecuencia, ancho de banda, factor de dispersión, tasa de codificación), enrutamiento por inundación controlada y control de bucles | Meshtastic | Completo | Completo | Completo |
| 03 | Inicializacion de terminales y nodos repetidoresEmparejamiento Bluetooth del terminal tipo tarjeta T1000-E y configuración básica de la App, normas de despliegue de Solar Node P1-Pro y dirección de polarización de antena | Meshtastic App | Completo | Completo | Completo |
| 04 | Planificación de canales y cifrado de seguridadConfiguración de canal principal y subcanales de grupo, configuración de clave precompartida (PSK) AES de 256 bits, logrando aislamiento seguro por grupos | Meshtastic | Completo | Completo | Completo |
| 05 | Medicion real de comunicacion offline y retorno de posicionamientoPruebas de envío y recepción de texto punto a punto a través de paredes en interiores y con línea de vista, carga de teselas de mapa offline, reporte de posicionamiento GPS y práctica de trazado de trayectorias | Meshtastic App | Completo | Completo | Completo |
| 06 | Construcción de gateway LoRa-MQTT ESP32S3Ensamblaje de gateway XIAO ESP32S3 + Wio-SX1262, conexión Wi-Fi y configuración de acceso a MQTT Broker, reenvío de datos ascendente y difusión de comandos descendente | XIAO ESP32S3 / MQTT | No incluido | Completo | Completo |
| 07 | Análisis de datos de telemetría Mesh y vinculación con Node-REDAnálisis de telemetría MQTT en Meshtastic (Protobuf por defecto, JSON opcional), flujo de monitorización de batería y latidos, y alertas de SOS (Webhook / correo electrónico / mensajería) | Node-RED | No incluido | Completo | Completo |
| 08 | Topologia de red y panel grande de visualizacion de mapaDespliegue de Meshtastic Map o cartografía propia, visualizando en tiempo real posiciones, calidad de señal (RSSI / SNR) y saltos de retransmisión | Meshtastic Map | No incluido | Reducido | Completo |
| 09 | Depuración de hardware de sensores ambientales externosConexión del sensor ambiental BME280 mediante puerto Grove, escaneo del bus I2C y gestión de alimentación de sensores | Grove BME280 | No incluido | No incluido | Completo |
| 10 | Entorno de desarrollo PlatformIO y proyecto de código fuenteConfiguración del entorno de compilación VS Code + PlatformIO, clonación del código fuente oficial meshtastic/firmware, configuración del tipo de placa objetivo seeed_wio_tracker_L1 en platformio.ini | PlatformIO | No incluido | No incluido | Completo |
| 11 | Personalizacion de funciones de firmware en dispositivoModificación de la lógica de interacción de UI en pantalla (adición de datos ambientales en tiempo real y contador de mensajes no leídos en la página principal), configuración de empaquetado de datos de telemetría Telemetry y estrategia de envío periódico | C/C++ / código fuente Meshtastic | No incluido | No incluido | Completo |
| 12 | Compilacion, flasheo y verificacion en dispositivo realCompilación de firmware a medida, volcado en Wio Tracker L1 Pro por USB / serie y comprobación de retransmisión multisalto de sensores en la red Mesh | PlatformIO | No incluido | No incluido | Completo |
| 13 | Revisión de soluciones y resumen de entregaEvaluación de atenuación, saltos y tasa de pérdidas en entornos complejos; archivo de topologías y normativa de radiofrecuencia; consolidación de lista de materiales y repuestos | — | Reducido | Completo | Completo |
● Completo◐ Reducido— No incluido●＋ Más profundo que la versión completa
La clase de experiencia (taster) se enfoca en la red básica y comunicación offline L1, no incluye puente MQTT ni personalización de firmware; la clase práctica (workshop) cubre la construcción completa de gateway y monitoreo de situación L1+L2; la clase de entrega (bootcamp) cubre completamente L1+L2+L3.
Sesión de Iniciación
- Día 1 mañanaMódulos 01 + 02 + 03
Comprobación previa → Fundamentos de LoRa / Mesh → Inicialización de terminales y repetidores
- Día 1 tardeModulos 04 + 05 + 13 (reducido)
Cifrado de canal → medición real de comunicación offline y posicionamiento → resumen y revisión
No incluye puente MQTT ni personalización de firmware.
Curso Práctico
- Day 1Módulos 01–05
Verificacion previa del entorno → principios → inicializacion de terminal → cifrado de canal → medicion real de comunicacion offline
- Day 2Modulos 06–08
Construcción de gateway MQTT → análisis de datos Node-RED → panel grande de visualización de mapa
- Día 3 (opcional)Modulo 13
Revisión de soluciones y resumen de entrega
La clase práctica entrega 1 puesta en marcha de gateway LoRa-MQTT, 1 panel de monitoreo de situación y al menos 1 conjunto de reglas de vinculación de alertas SOS. Requisitos básicos de los estudiantes: conocimientos básicos de Node-RED o MQTT.
Curso de Entrega
- Day 1–2Modulos 01–08
Contenido completo L1+L2 (red Mesh + puente MQTT + monitoreo de situación)
- Day 3Modulos 09 + 10
Depuración de sensor BME280 → configuración de entorno PlatformIO
- Day 4Modulo 11
Desarrollo de personalizacion de funciones de firmware en dispositivo
- Day 5Modulos 12 + 13
Compilacion, flasheo y verificacion en dispositivo real → revision de solucion y archivo de entrega
El objetivo de la clase de entrega es poseer la capacidad de desarrollar de forma independiente nodos de sensores off-grid. Requisitos básicos de los estudiantes: familiaridad con C/C++ y PlatformIO.
El curso de iniciación dura un día, no requiere programar y llega hasta «los dispositivos forman red y los mensajes llegan». Es adecuado para ferias, jornadas de puertas abiertas y primeros contactos con un cliente.
El Day 3 de la clase práctica es un día flexible opcional: si los estudiantes tienen buena base puede comprimirse a 2 días (la tarde del Day 2 combina la revisión); si se necesita más tiempo para la optimización de Node-RED y la personalización de paneles se usan los 3 días completos.
Qué se lleva al terminar
Lo siguiente corresponde a la entrega de la versión completa (clase de entrega); la clase práctica entrega los primeros 4 elementos; la clase de experiencia entrega la versión reducida de los elementos 1 y 2.
- 01
Planificación de red de comunicación de emergencia LoRa Mesh y diagrama de topología
Incluye topología de despliegue de nodos en sitio, planificación de bandas, tabla de asignación de canales y presupuesto de saltos de repetidores.
- 02
Manual de configuración rápida de red de dispositivos y cifrado de canales
Incluye proceso de emparejamiento Bluetooth T1000-E, especificaciones de configuración de clave PSK, guía de configuración de roles de nodo (Client/Repeater/Router).
- 03
Configuración de firmware de gateway LoRa-MQTT y archivos de flujo de monitoreo Node-RED
Incluye configuración Wi-Fi/MQTT del gateway ESP32S3, flujo JSON de análisis de telemetría Node-RED y configuración de reglas de alertas (L2).
- 04
Configuración de panel de monitoreo de situación y documentos de despliegue
Incluye pasos de despliegue de Meshtastic Map, configuración de panel de monitoreo de estado de nodos y configuración de alertas por geovalla (L2).
- 05
Codigo fuente de firmware personalizado para sensores off-grid y proyecto de compilacion
Incluye registro de modificaciones del código fuente Meshtastic, configuración platformio.ini, código de integración del sensor BME280 y productos de compilación (L3).
- 06
Guía de despliegue y operación de redes de comunicación de emergencia
Incluye especificaciones de instalación de antenas, requisitos de cumplimiento de bandas, lista de inspección diaria y proceso de depuración de fallos.
Proyectos de código abierto que podrá reproducir
Estos proyectos usan el mismo hardware y los mismos métodos que el curso, y lo aprendido en clase se incorpora de vuelta a ellos.
Contador de ovejas por LoRa
Una cámara cuenta las ovejas que cruzan una puerta y envía en tiempo real los totales de entrada, salida y dentro del corral por LoRa / Meshtastic a un teléfono y a un panel de Home Assistant, sin Wi-Fi en el campo.
Desplegar una red en malla propia donde no hay señal pública
M3 responde a las necesidades de intercambio de información en entornos sin cobertura pública ni estaciones base. Mediante el protocolo abierto LoRa Mesh y nodos ligeros, el curso abarca desde la planificación topológica y el retorno de trayectorias sin conexión hasta la integración en la nube con pasarelas propias.
Punto de extensión 01
Adaptar a las condiciones del sitio
La unidad 05 permite realizar pruebas de alcance y penetración en espacios abiertos, aparcamientos subterráneos o entornos agrestes, comprobando de primera mano el impacto de obstáculos y saltos en la pérdida de paquetes.
Punto de extensión 02
Conectar instrumentos propios
Tras la unidad 09, es posible integrar sondas ambientales o agrícolas para practicar la telemetría multisalto de ultra bajo consumo en zonas sin cobertura de telefonía.
Punto de extensión 03
Aportar Experiencia Docente
Combinando los requisitos de bandas de radio locales, los límites de tiempo de emisión (Duty Cycle) y la planificación contra la congestión, se transmiten normas de diseño que cumplen los estándares de campo.
Límites de Alcance y Cumplimiento
Solo orientado a bandas inalámbricas internacionales (EU868/US915, etc.), no se permite su uso en aplicaciones de bandas domésticas de China.
Alcance
- Mensajeria instantanea de texto corto y difusion grupal en entornos sin red publica
- Retorno de trayectoria de posicionamiento GPS y trazado de situación en mapa offline
- Retorno de multiples saltos de datos de telemetria de sensores ligeros (temperatura, humedad, presion atmosferica, etc.)
- Planificación y despliegue de red de repetidores de múltiples saltos descentralizada
- Puente entre LoRa Mesh y MQTT de red pública y visualización de datos (L2)
- Desarrollo personalizado en dispositivo basado en firmware de código abierto Meshtastic (L3)
Fuera de Alcance
- Queda estrictamente prohibido su uso en frecuencias de China continental; el kit opera en 433 / 868 / 915 MHz (bandas comunitarias de Meshtastic) para uso exclusivo en mercados internacionales
- Limitado por el ancho de banda físico de LoRa (cientos de bps a pocos kbps); no admite voz, vídeo en tiempo real ni archivos grandes
- No sustituye por completo a las comunicaciones de banda ancha celular 4G / 5G
- No se garantiza una tasa de entrega de mensajes del 100% en entornos con interferencia electromagnética extremadamente compleja
- La latencia de transmisión se incrementa con cada salto de retransmisión (habitualmente 1–3 s / salto); no es apta para control en tiempo real
- La capacidad de red se ve afectada por el ciclo de trabajo de la interfaz aerea y el numero de saltos; cuando hay demasiados nodos se deben planificar razonablemente los parametros de canal y la frecuencia de reporte
Incorpore M3 a su programación
El presupuesto depende del formato y del tamaño de la clase. Indíquenos por correo el número de participantes y el nivel deseado y enviaremos una propuesta en 3 días hábiles.
