Conectividad de Dispositivos y Control Inteligente
Con Home Assistant y ESPHome, integra dispositivos multiprotocolo en la red local para monitorizar el consumo de energía y automatizar controles.
En edificios comerciales, instalaciones antiguas, hoteles y talleres auxiliares, la climatización, iluminación y seguridad suelen operar de forma aislada; los técnicos deben alternar plataformas y los datos no se comunican. Sin medición por circuitos, solo se dispone de la factura general sin poder localizar consumos excesivos ni horarios de despilfarro. Los sistemas de automatización tradicionales usan protocolos propietarios que encarecen y alargan cualquier ampliación al depender del fabricante.
- Dificultad
- Principiante
- Duración
- L1 1 día / L2 2–3 días / L3 3–5 días
- Formato Más Corto
- 1 día (curso de iniciación · L1)
- Formato de Enseñanza
- 3 niveles: iniciación / práctica / entrega
- Protocolo central
- Modbus RTU / MQTT / Wi-Fi / Zigbee
- Itinerario
- Soluciones
- A quién va dirigido
- Consultores de soluciones y ventas comerciales · Instructores de formación práctica y equipos de investigación educativa · Docentes y estudiantes de institutos profesionales y universidades aplicadas · Ingenieros de operaciones empresariales y transformación inteligente
- Requisitos previos
- Ninguno
Escenarios típicos de aplicación
- Transformación incremental inteligente de edificios comerciales y campus de oficinas
- Reutilización y actualización de monitoreo eléctrico y ambiental en instalaciones antiguas
- Control ambiental unificado y auditoría energética en hoteles, apartamentos y espacios públicos
- Monitoreo de temperatura y humedad y medición de circuitos eléctricos en talleres auxiliares de fábrica
- Medición de consumo por circuito de distribución del campus y alertas de anomalías
Tres niveles y hasta dónde llega cada uno
- L1 Nivel de Demostración 1 día
Introducción a la plataforma y acceso básico de dispositivos
Vea en un solo panel el estado de los dispositivos de todas las marcas
- Comprender la arquitectura básica y los conceptos clave de Home Assistant (entidades, servicios, estados, automatizaciones)
- Dominar la configuración de firmware ESPHome y el proceso de acceso de sensores XIAO ESP32-C6
- Capacidad para configurar tarjetas en el panel Lovelace y realizar monitoreo de estados
- L2 Nivel de Consultor 3 días
Integración de buses industriales y vinculación de escenarios
Incorpore contadores y transmisores Modbus y cree un panel de energía y automatizaciones entre dispositivos
- Dominar el cableado, depuración y configuración de registros YAML con Modbus RTU
- Construir de forma independiente un panel completo de medición y monitoreo de consumo
- Dominar la orquestación de automatización multicondición y la configuración de alertas de anomalías
- L3 Nivel de Diseño 5 días
Integración de negocio y operaciones del sistema
Integre sistemas externos y organice copias de seguridad y operación, con los datos en sus instalaciones
- Dominar la integración de datos entre HA y sistemas externos (REST API / MQTT / Webhook)
- Capacidad para orquestar flujos de trabajo complejos mediante Node-RED
- Capacidad para entregar de forma independiente sistemas mantenibles e implementar respaldos ante desastres
Lo que sabrán hacer al terminar
- Acceso y gestión unificados de dispositivos multiprotocolo
- Medición de consumo a nivel de circuito y construcción de paneles de monitoreo
- Orquestación de automatizaciones entre dispositivos mediante YAML y Node-RED
- Integración con sistemas de terceros vía API / MQTT
- Respaldo del sistema y recuperación ante desastres
Hardware y cadena de herramientas
El equipamiento didáctico central de este curso se construye en torno a un «centro de control unificado + acceso multiprotocolo».
- GW reComputer R1125 / R1225 Gateway IoT industrial · host central HA
- MCU XIAO ESP32-C6 Microcontrolador Wi-Fi 6 + BLE 5 · nodo sensor/actuador
- RS485 Placa de expansión XIAO RS485 Puente de bus industrial · Modbus RTU
- METER Contador inteligente DDSU666 Monofásico para riel DIN · medición de consumo a nivel de circuito
- SENSOR Transmisor de temperatura y humedad XY-MD02 Grado industrial · sensor ambiental Modbus RTU
Lista ilustrada de 6 dispositivos
-

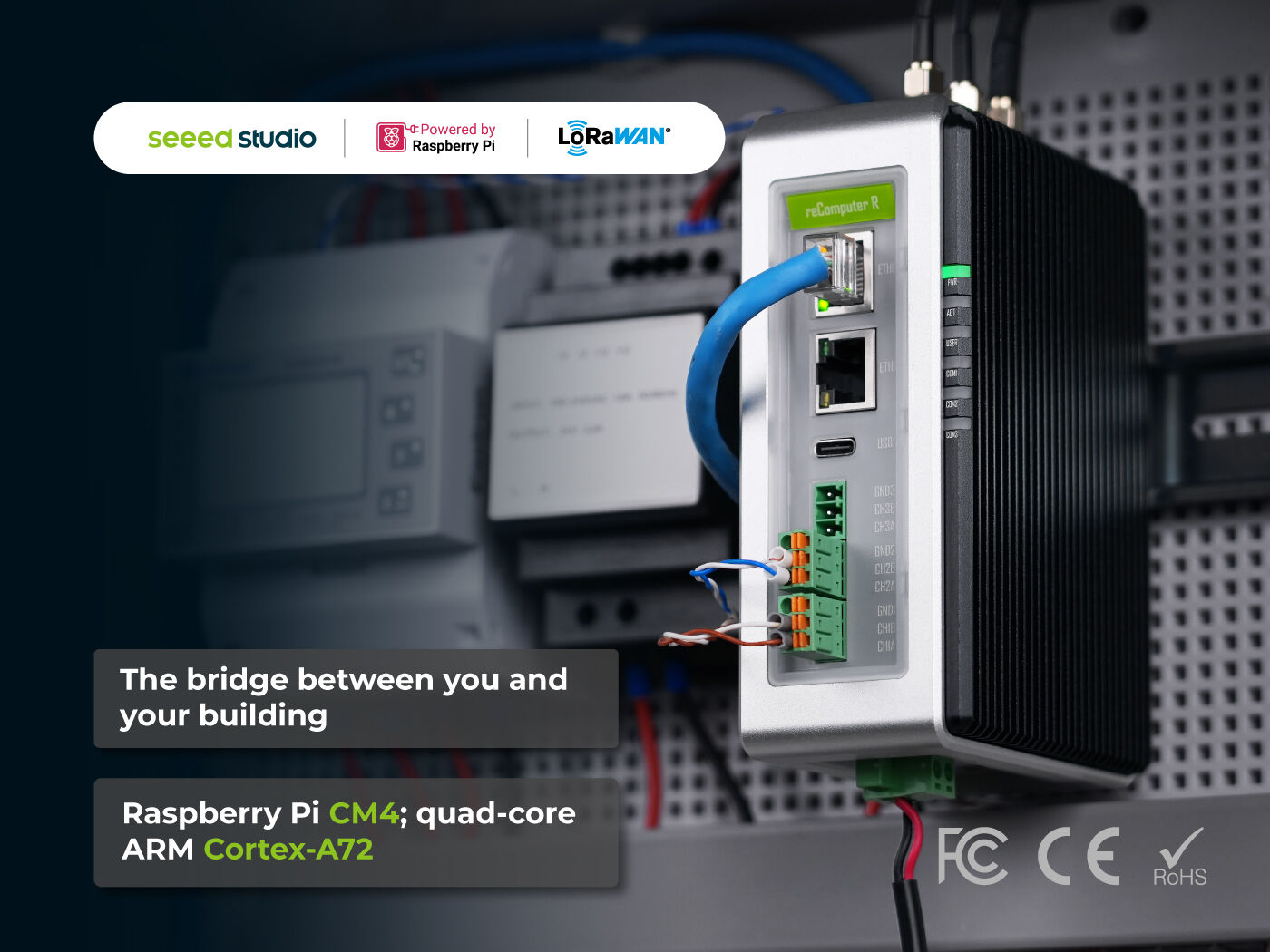

Gateway IoT industrial reComputer R1125 / R1225
Host central en sitio, ejecuta la plataforma Home Assistant y el panel de consumo energético
Versión doméstica R1125 o versión global R1225 con LoRa. Actúa como pasarela de borde local, unificando dispositivos multiprotocolo y ejecutando monitorización y automatizaciones.
-
Placa de desarrollo XIAO ESP32-C6
Controlador principal de microcontrolador Wi-Fi 6 de doble banda + BLE 5
Se utiliza respectivamente para nodos de control de tiras LED, nodos de comunicación RS485 y nodos de respaldo. Mediante la configuración de firmware ESPHome para lograr la recolección de sensores y el control de actuadores, con soporte para gestión OTA.
-

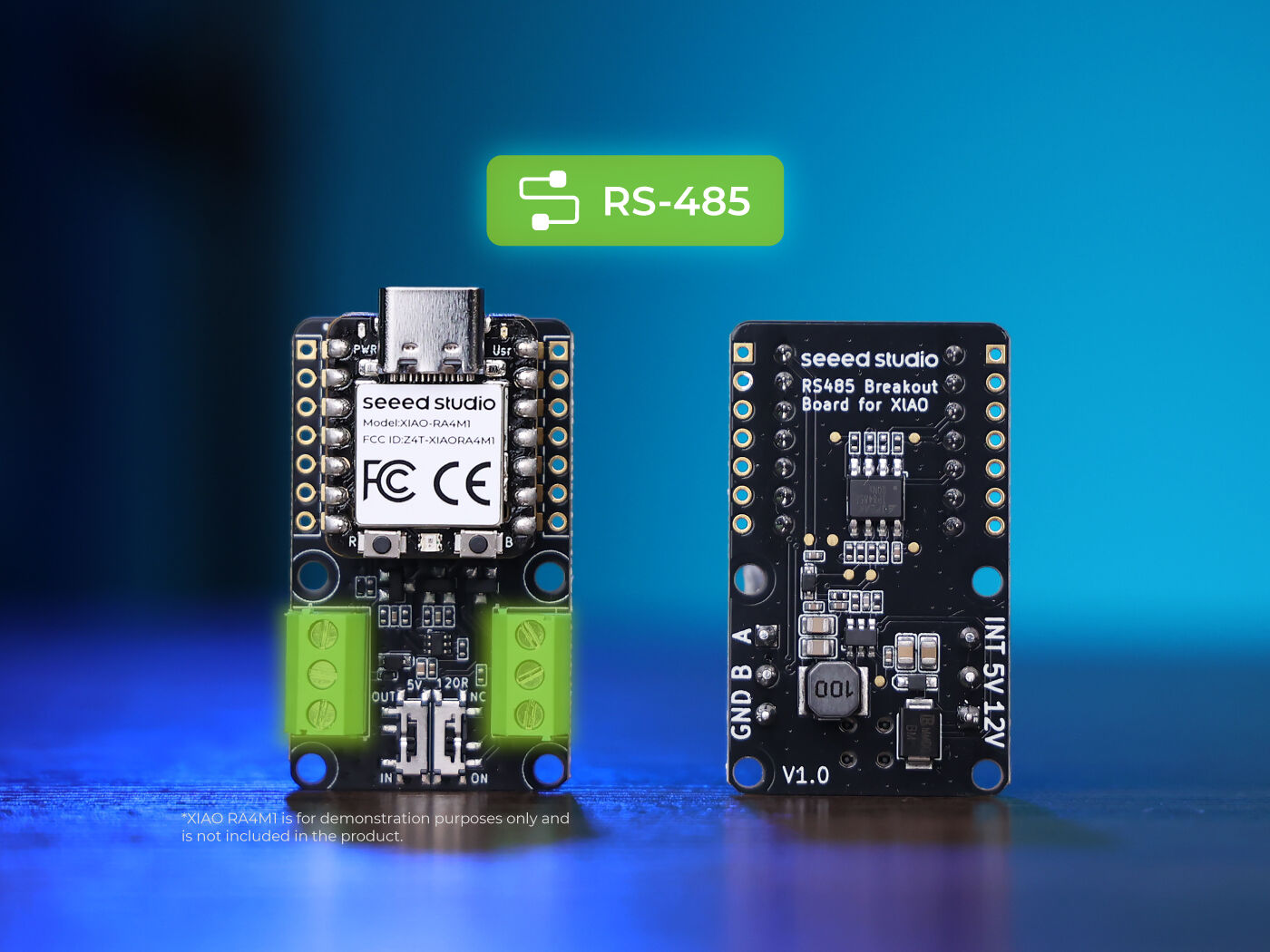

Placa de expansión XIAO RS485
Expande la interfaz industrial RS485 para la placa de desarrollo XIAO
Conecta transmisores de temperatura/humedad y contadores eléctricos mediante Modbus RTU, actuando como puente entre microcontroladores y buses industriales.
-

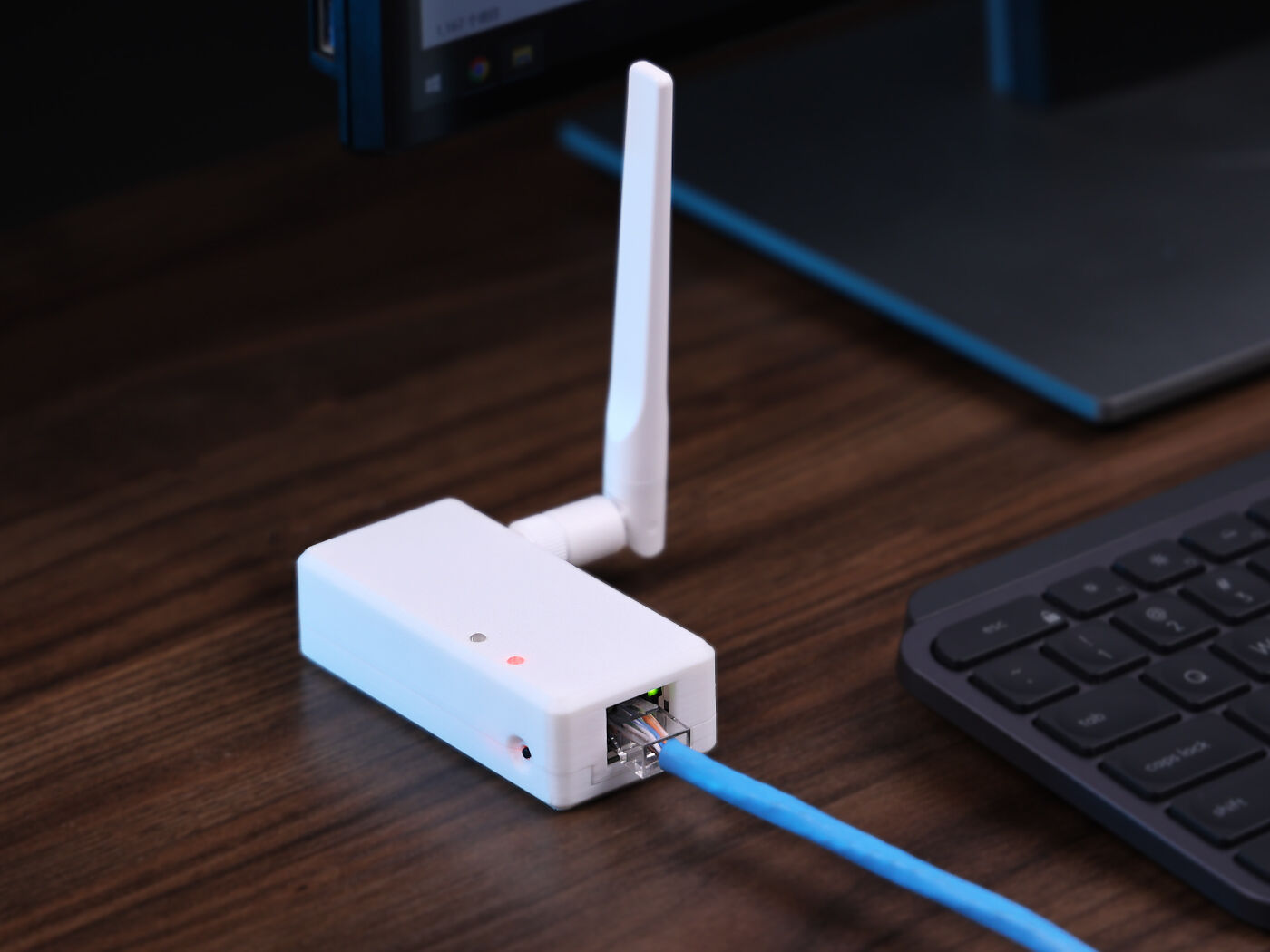

Kit de desarrollo Ethernet XIAO W5500 (gateway proxy Bluetooth PoE)
Gateway Bluetooth sin cableado, recibe transmisiones de dispositivos BLE y se conecta a la plataforma
Pasarela Bluetooth Proxy con alimentación PoE y conexión cableada que captura datos de balizas BLE y los reenvía a Home Assistant por red cableada, superando el alcance limitado del Bluetooth.
-

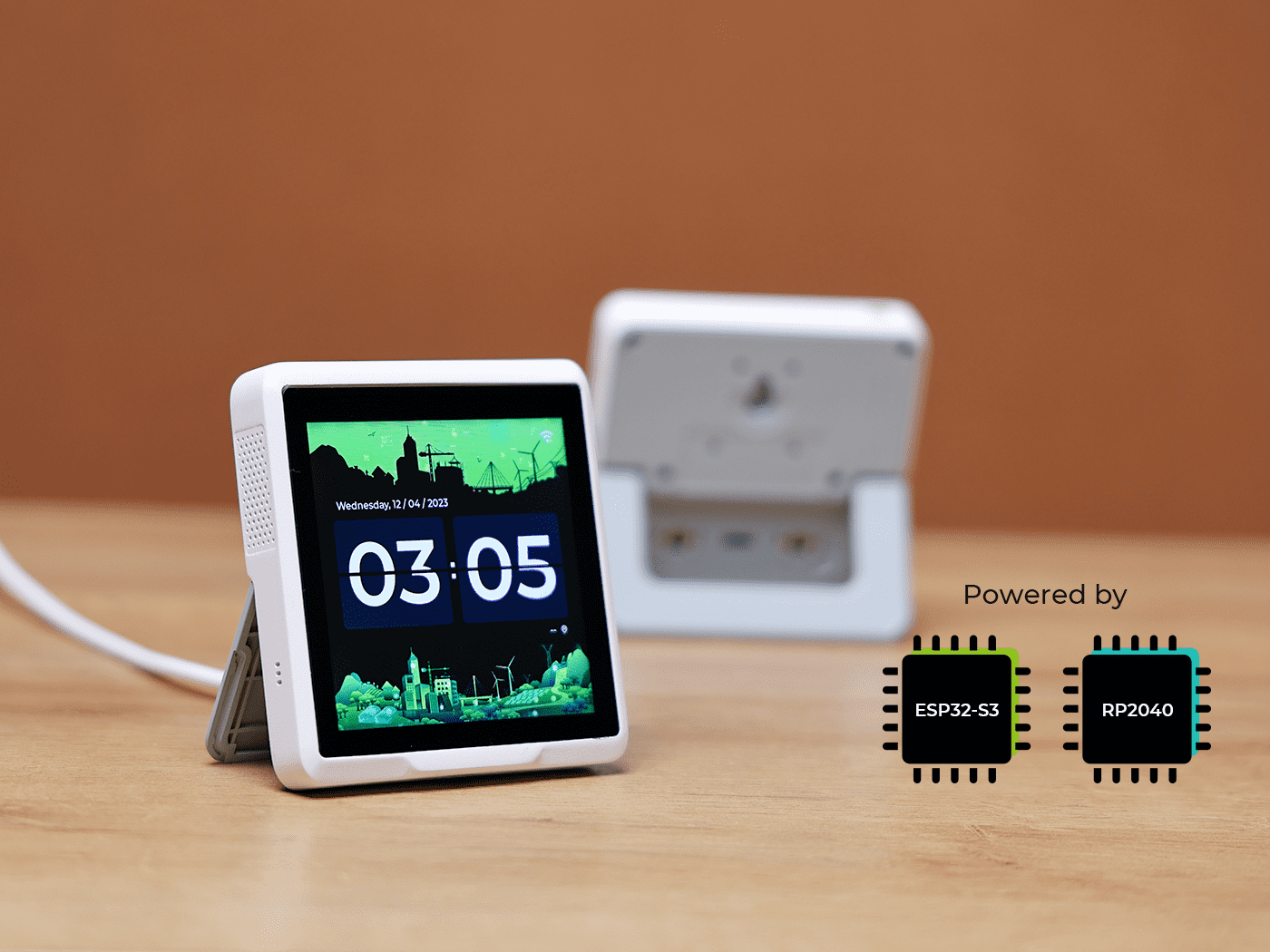

Pantalla tactil RGB SenseCAP Indicator de 4 pulgadas
Central tactil de escritorio, muestra parametros ambientales y control rapido de dispositivos
Pantalla tactil RGB de 4 pulgadas, como interfaz local hombre-maquina, muestra en tiempo real parametros ambientales y estado de dispositivos, y proporciona acceso de control rapido, adecuada para escenarios de despliegue ligero sin necesidad de monitor externo.
-

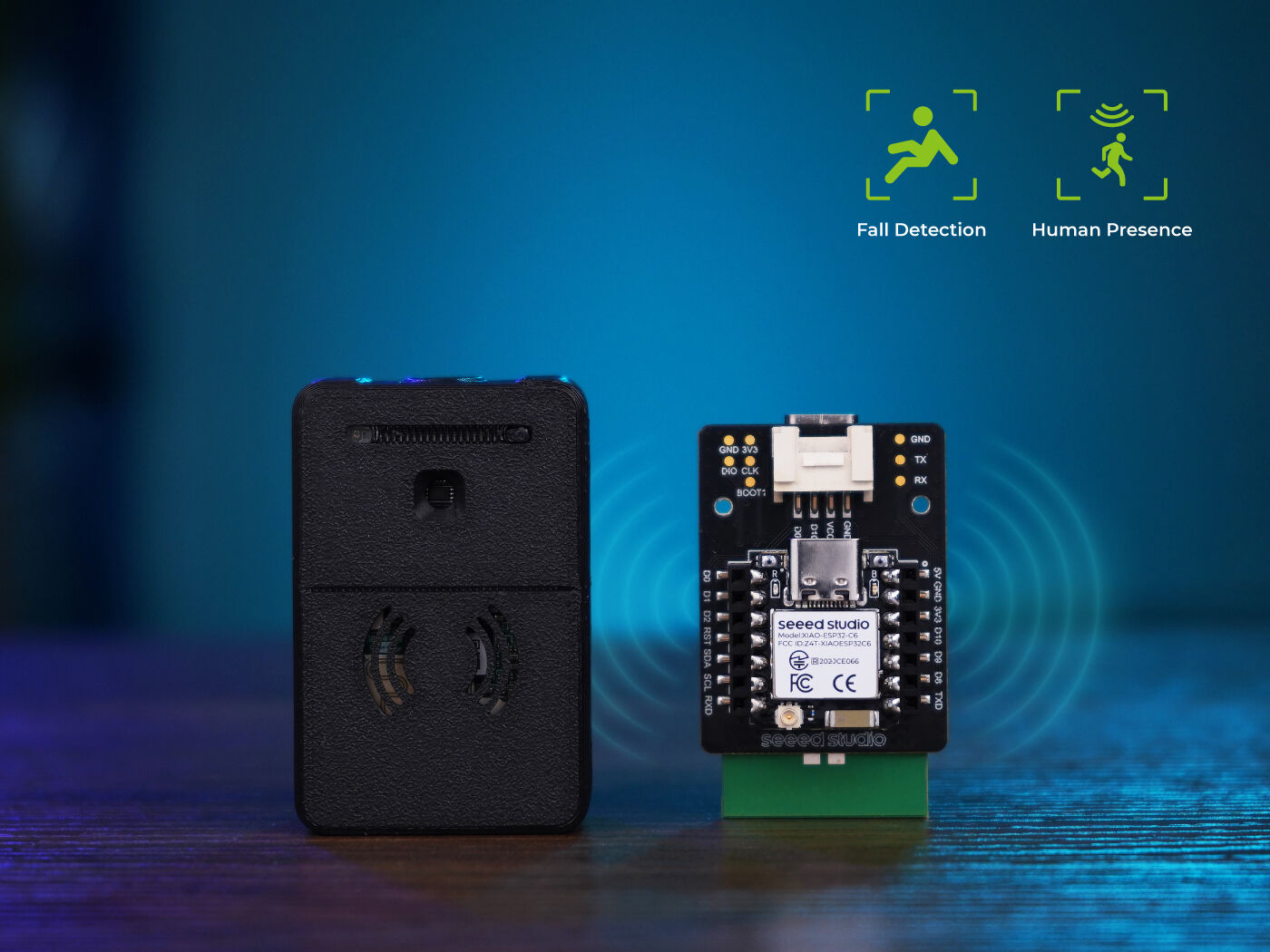

Modulo de deteccion de presencia humana y caidas por radar milimetrico de 60GHz
Percepcion de micro-movimientos humanos y monitoreo de caidas, vinculacion con automatizacion de alarmas
Módulo de radar de ondas milimétricas de 60 GHz (MR60FDA2) que detecta presencia, micromovimientos y caídas sin cámaras, activando automatizaciones y alertas en HA mediante ESPHome.
También incluye medidor inteligente monofásico para carril DIN DDSU666, transmisor industrial de temperatura y humedad XY-MD02, pantalla, caja de alimentación integrada y router industrial.
ESPHome conecta los dispositivos, Node-RED teje el negocio
Primero ESPHome + HA OS para grabar firmware y unificar el acceso; después Node-RED para orquestar procesos entre sistemas: de la automatización de una sola plataforma a la integración de negocio.
-
ESPHome + HA OS
Configuración de firmware + plataforma unificada · impulsado por YAML
- Flasheo de firmware de dispositivos
- Acceso multiprotocolo
- Panel y automatizacion basica
-
Node-RED + API/MQTT
Orquestación de flujos visuales · integración con sistemas de terceros
- Integración REST API/MQTT
- Orquestación de flujos de negocio complejos
- Respaldo y recuperación ante desastres
Punto de inflexión clave · de la automatización dentro de la plataforma a la orquestación de negocio entre sistemas Las automatizaciones integradas en HA gestionan disparadores directos; Node-RED añade orquestación multisistema, flujos ramificados y sondeos programados adaptados a los procesos del entorno.
Requiere además un broker MQTT (EMQX / Mosquitto para mensajería asíncrona) y HACS para integraciones y temas comunitarios.
Temario y formatos
13 unidades didácticas en total. Primero, los formatos de impartición; el temario completo se despliega abajo.
Sesión de Iniciación
Sin proyecto final1 día · 6–8h · L1 capa de demostración · enfocado en conexión a plataforma y nodos sensores
Curso Práctico
Con proyecto final2–3 días · 14–20h · L1+L2 · conexión a bus industrial + panel de consumo energético + vinculación de automatización
Curso de Entrega
Con proyecto final3–5 días · 24–35h · L1+L2+L3 · cobertura completa incluyendo integración entre sistemas y recuperación ante desastres
El cableado del contador DDSU666 involucra circuito de alta tensión AC 220V; la conexión de línea y carga debe ser realizada por el instructor o un electricista certificado, los estudiantes solo operan el lado de comunicación RS485. Queda estrictamente prohibido que los estudiantes conecten o desconecten terminales de alta tensión por sí mismos.
El cableado del bus RS485 requiere atención al orden de los cables A/B y la coincidencia de resistencias terminales; cuando la longitud del bus supera los 10 metros se recomienda instalar una resistencia terminal de 120Ω en el extremo, de lo contrario pueden producirse pérdidas de paquetes de comunicación o fallos de lectura de registros.
La clase de experiencia no incluye contenido de bus industrial; no prometa al cliente que los estudiantes de la clase de experiencia pueden completar de forma independiente la conexión de dispositivos Modbus — ese es el estándar de entrega de la clase práctica.
Una de las clases · 01
Preparación previa al curso y verificación de entorno
Inventario de banco de hardware, configuracion de entorno de red, preinstalacion de firmware de gateway, distribucion de materiales docentes
—
Ver el temario completo de 13 unidades y el calendario de cada formato
| Módulo / Entregable | Iniciación1 día | Práctica2–3 días | Entrega3–5 días | ||
|---|---|---|---|---|---|
| 01 | Preparación previa al curso y verificación de entornoInventario de banco de hardware, configuracion de entorno de red, preinstalacion de firmware de gateway, distribucion de materiales docentes | — | Completo | Completo | Completo |
| 02 | Arquitectura de plataforma HA y conceptos centralesEntidades (Entity), servicios (Service), estados (State), automatizaciones (Automation) y configuración básica del panel Lovelace | Home Assistant OS | Completo | Completo | Completo |
| 03 | Conexion de hardware inteligente de consumoFlujo de integración de enchufes inteligentes y luminarias Wi-Fi / Zigbee estándar, sincronización de estado y control manual | Home Assistant | Completo | Completo | Completo |
| 04 | Nodo sensor XIAO ESP32 + ESPHomeCrear la configuración de lectura térmica y de humedad en ESPHome, compilar y grabar el firmware en línea y validar el autodescubrimiento y mapeo en HA | ESPHome | Completo | Completo | Completo |
| 05 | Introducción al panel HA EnergyEstructura de configuracion del panel de energia y flujo de datos, comprension del marco basico del monitoreo de consumo | HA Energy | Reducido | Completo | Completo |
| 06 | Protocolo Modbus RTU y cableado RS485Normas de cableado de bus diferencial RS485, configuración de baudios/bits de datos/bit de paridad/dirección de esclavo, tipos de registros y análisis de datos | ESPHome Modbus | No incluido | Completo | Completo |
| 07 | Conexión de sensores industriales y contadoresUtilizar la placa de expansión RS485 para XIAO con el transmisor XY-MD02 y conectar el contador DDSU666 para registrar voltaje, corriente, potencia y consumo acumulado | ESPHome + RS485 | No incluido | Completo | Completo |
| 08 | Construccion de panel de monitoreo de energiaVincular la entidad de energía acumulada en el módulo HA Energy para generar curvas de potencia en tiempo real y estadísticas por franjas horarias | HA Energy | No incluido | Completo | Completo |
| 09 | Configuración de estrategias de automatización por escenariosReglas de vinculación multicondición: activación de ventilador por temperatura excedida, encendido de luces por iluminación por debajo del umbral, alerta de consumo anómalo fuera del horario laboral | HA Automation / YAML | No incluido | Completo | Completo |
| 10 | Integración con sistemas de terceros vía API / MQTTAutenticación en REST API y WebSocket de HA (tokens de larga duración), publicación/suscripción MQTT con EMQX Broker y disparadores externos por Webhook | REST API / MQTT | No incluido | No incluido | Completo |
| 11 | Desarrollo de lógica operativa con Node-REDInstalar y configurar el complemento Node-RED para orquestar ramas condicionales, consultas programadas y reenvío de datos externos | Node-RED | No incluido | No incluido | Completo |
| 12 | Respaldo del sistema y recuperación ante desastresConfiguracion de estrategia de respaldo automatico (respaldo local y montaje de red), verificacion de proceso de recuperacion ante desastres y practica de migracion de sistemas | HA Backup | No incluido | Reducido | Completo |
| 13 | Revisión de soluciones y resumen de entregaPráctica de solución de proyecto de cada grupo y revisión de configuraciones, revisión de estabilidad de bus en sitio y topología de red, archivo de documentos de entrega y configuraciones | — | Reducido | Completo | Completo |
● Completo◐ Reducido— No incluido●＋ Más profundo que la versión completa
La clase de experiencia (taster) se enfoca en la conexión a plataforma y nodos sensores L1, no incluye bus industrial ni integración de negocio; la clase práctica (workshop) cubre el bus industrial completo y el panel de consumo L1+L2; la clase de entrega (bootcamp) cubre completamente L1+L2+L3.
Sesión de Iniciación
- Día 1 mañanaMódulos 01 + 02 + 03
Verificacion previa del entorno → conceptos de arquitectura HA → conexion de dispositivos de consumo
- Día 1 tardeModulos 04 + 05 + 13 (reducido)
Nodo sensor XIAO → introducción al panel de consumo → resumen y revisión
No incluye bus industrial ni integración de negocio.
Curso Práctico
- Day 1Módulos 01–05
Verificacion previa del entorno → arquitectura HA → conexion de dispositivos de consumo → nodo XIAO → introduccion al panel de consumo
- Day 2Módulos 06–09
Cableado de protocolo Modbus → conexión de sensores y contadores industriales → construcción de panel de energía → configuración de estrategias de automatización
- Día 3 (opcional)Modulo 12 (reducido) + 13
Fundamentos de respaldo de sistema → revision de solucion y resumen de entrega
La clase práctica entrega 1 conexión de dispositivo/contador Modbus, 1 panel de consumo en tiempo real y al menos 2 conjuntos de reglas de vinculación de automatización. Requisitos básicos de los estudiantes: capacidad para leer archivos de configuración YAML.
Curso de Entrega
- Day 1–2Módulos 01–09
Contenido completo L1+L2 (conexión a plataforma + bus industrial + panel de consumo + automatización)
- Day 3Modulo 10
Practica de integracion API/MQTT con sistemas de terceros
- Day 4Modulo 11
Desarrollo de flujos de negocio complejos Node-RED
- Day 5Modulos 12 + 13
Practica de respaldo de sistema y recuperacion ante desastres → revision de solucion y archivo de entrega
El objetivo de la clase de entrega es poseer la capacidad de entregar de forma independiente sistemas mantenibles. Requisitos básicos de los estudiantes: conocimientos básicos de YAML/Node-RED y redes, familiaridad con las capacidades L1–L2.
El curso de iniciación dura un día, no requiere cableado industrial y llega hasta «los dispositivos se conectan y los datos se ven». Es adecuado para ferias, jornadas de puertas abiertas y primeros contactos con un cliente.
El Day 3 de la clase práctica es un día flexible opcional: si los estudiantes tienen buena base puede comprimirse a 2 días (la tarde del Day 2 combina el respaldo y la revisión); si se necesita más tiempo para la optimización de automatización se usan los 3 días completos.
Qué se lleva al terminar
Lo siguiente corresponde a la entrega de la versión completa (clase de entrega); la clase práctica entrega los primeros 4 elementos; la clase de experiencia entrega la versión reducida de los elementos 1 y 2.
- 01
Topología de despliegue del sistema y documentación de configuración de red
Incluye diagrama de topología de red local en sitio, tabla de asignación de direcciones IP, estrategias de VLAN/aislamiento, parámetros de configuración de gateway y router.
- 02
Inventario de dispositivos conectados y tabla de mapeo de registros Modbus
Incluye modelos de todos los dispositivos conectados, direcciones de esclavo (Slave ID), direcciones de registros, tipos de datos y factores de escala.
- 03
Archivos de configuración del panel de energía y flujos de automatización YAML / Node-RED
Incluye configuración HA Energy, configuración de tarjetas de panel Lovelace, reglas de automatización YAML y flujo JSON Node-RED (L3).
- 04
Guía de recuperación de respaldo y operaciones de mantenimiento diario
Incluye configuración de estrategia de respaldo automático, pasos de recuperación ante desastres, proceso de migración de sistemas y lista de inspección diaria.
- 05
Proyecto de configuración de firmware ESPHome para nodo sensor XIAO
Incluye archivos de configuración YAML de cada nodo, registro de operaciones de compilación de firmware y actualización OTA.
- 06
Registro de verificacion de integracion API/MQTT entre sistemas
Incluye ejemplos de llamadas REST API, planificación de temas MQTT, configuración Webhook y resultados de pruebas de integración (L3).
Proyectos de código abierto que podrá reproducir
Estos proyectos usan el mismo hardware y los mismos métodos que el curso, y lo aprendido en clase se incorpora de vuelta a ellos.
Pasarela industrial multiprotocolo
Integra dispositivos OPC UA, Modbus, BACnet/IP y MQTT en un único modelo de puntos y los lee y controla desde una sola interfaz MQTT.
Control automático de climatización
Integra los puntos del controlador de climatización y un medidor de energía en un único modelo y predice consignas a partir del histórico. Una escritura solo es válida tras verificar la lectura de vuelta; si el campo no coincide, se revierte y se genera una alarma.
Dominar métodos estandarizados para la integración unificada de equipos multiprotocolo y multimarca existentes
M1 no es una práctica repetitiva de domótica doméstica; capacita para unificar localmente equipos multimarca y multiprotocolo en naves y edificios reales. Proporciona toda la secuencia técnica, desde el cableado de banco y la conversión de protocolos hasta los cuadros de mando, lista para que los docentes la adapten.
Punto de extensión 01
Adaptar a las condiciones del sitio
Las reglas de automatización de la unidad 09 son totalmente personalizables. El docente puede adaptar las prácticas a climatización de centros de datos, cámaras frigoríficas o monitorización de plantas, guiando la redacción de políticas de control según umbrales reales.
Punto de extensión 02
Conectar instrumentos propios
El banco de trabajo permite conectar medidores RS485 y Modbus reales de la institución o de empresas colaboradoras tras la unidad 06, permitiendo a los alumnos practicar el mapeo de registros y la depuración con equipos auténticos.
Punto de extensión 03
Aportar Experiencia Docente
La aportación del docente basada en la experiencia real de instalación —separación de potencia y señal, topologías de bus y resolución de pérdidas de paquetes— evita que el alumnado cometa errores habituales en obra.
Límites de Alcance y Cumplimiento
Solo se realiza monitoreo de estado unidireccional, no se ejecuta control inverso.
Alcance
- Agregacion de estado de dispositivos de multiples marcas y panel de monitoreo unificado
- Medición de consumo a nivel de circuito y estadísticas de consumo por franjas horarias
- Monitoreo de parametros ambientales (temperatura, humedad, luz, presencia humana) y alertas por umbrales
- Vinculacion de automatizacion de sistemas no criticos para la seguridad (actuadores de baja tension como iluminacion, ventiladores, enchufes)
- Integracion de datos con sistemas de terceros (transmision transparente unidireccional REST API / MQTT / Webhook)
Fuera de Alcance
- Queda estrictamente prohibido intervenir en sistemas de seguridad vital crítica como incendios, control de ascensores y distribución de alta tensión
- Queda estrictamente prohibido extender al control directo de conexión/desconexión de circuitos de alta tensión y fuerza eléctrica ni a sistemas de frenado de seguridad
- No sustituye los sistemas legales contra incendios ni los sistemas de protección de seguridad de ascensores
- No se garantiza un porcentaje específico de ahorro energético para escenarios determinados (el efecto de ahorro depende de los dispositivos en sitio, los hábitos de uso y las condiciones climáticas)
- No incluye servicios de operación y mantenimiento subrogado de larga duración en sitio
- Los escenarios de control se limitan a actuadores de corriente continua de baja tensión (tiras LED, relés de 5V / 12V); queda terminantemente prohibido controlar cargas de 220V CA o superiores mediante este sistema
Incorpore M1 a su programación
El presupuesto depende del formato y del tamaño de la clase. Indíquenos por correo el número de participantes y el nivel deseado y enviaremos una propuesta en 3 días hábiles.
